1.洗浄後の部品たち
まずは、洗浄した部品たちを改めて紹介します。スラッジやカーボンでドロドロ真っ黒だった部品たちを強力パーツクリーナーに浸すこと3日間。部品たちが見違えるようにきれいになりました。
↑ヘッドカバーはピカピカですが、コーティング?が剥がれてしまってまだらになっています。ちなみにまだらは洗浄前からでしたので、パーツクリーナーが原因ではなさそうです。

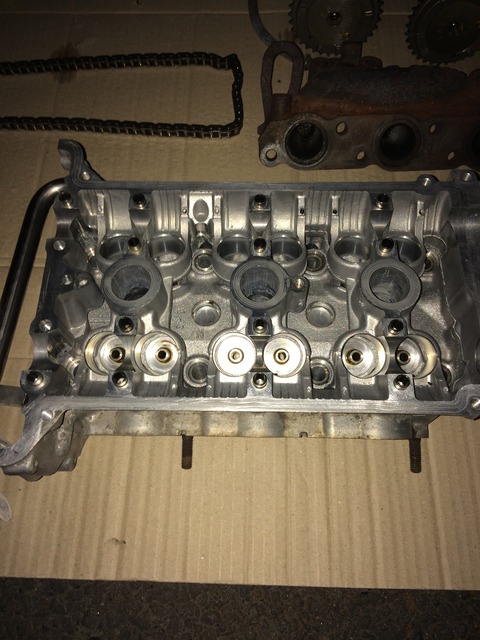

↑シリンダーヘッドは新品と見間違えるほどピカピカになりました。
↑ピルポンプケース(タイミングチェーンカバー)も新品同様です。

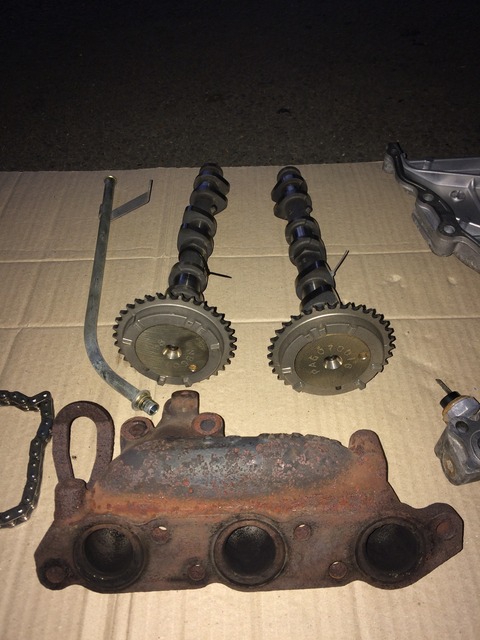

↑カムシャフトもピカピカです。オイルレベルゲージはエンジンの前方に設置されているせいか腐食が見られて白くなってしまっています。エキゾーストマニホールドは汚れは落ちましたが錆は当然落ちていません。
↑ピストンもピカピカです。コネクチングロッドのベアリング(メタル)は表面が若干荒れています。
ちなみにこのパーツクリーナーは洗浄後、若干の防錆効果があるようです。しかし、あくまで「若干」ですので、長期間放置すれば錆が浮いてきます。長期間放置せざるを得ない場合は、オイルを塗布してラップで包むなどの対策を取りましょう。
2.研磨
ピストン周辺部品は、ピストンリング以外は摩耗があまり見られなかったので、部品は全て再利用することとしました。
しかし、組付ける前にコネクチングロッドのベアリングとの当たり面を見てみると汚い・・・。
汚れがすり潰されてこびりついている感じです。
試しにピカールで磨いてみると、すぐにピカピカになりました。

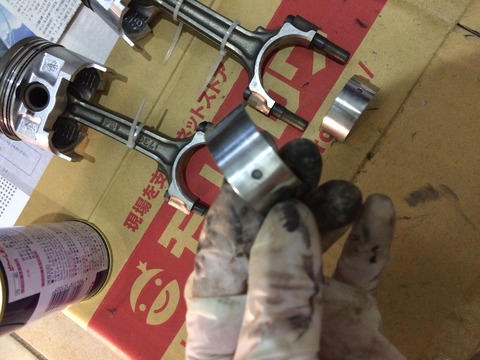

コネクチングロッドベアリングもピカールで磨くとピカピカになりました。ただし、整備書には「スクレーパー等でベアリングの修正を行わないこと」とありますので、やりすぎは禁物です。研磨しすぎると油すき間も変わってしまう可能性があるので、本当に表面をさらっと磨く程度に留めた方が良いと思います。
↑ピカピカになりました。
3本全て軽く磨きました。うっとりするくらいピカピカです。

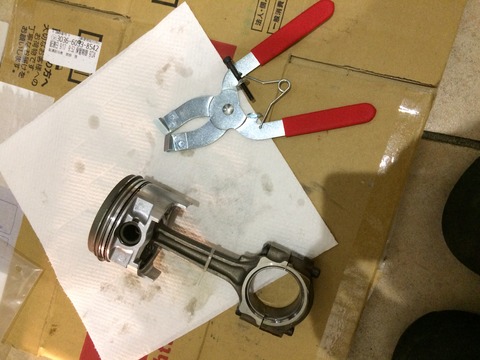

次に古いピストンリングを取り外します。取り外しにはピストンリングプライヤーがあると便利です。
ピストンリングを外すだけなら手でも外すことはできますが、取り付けの際に手で取り付けるとピストンリングが歪む可能性があります。それ程高い工具でもないので購入しておいた方が無難です。
ピストンリングを外してみると、オイルリングで掻き取ったオイルを逃がす穴がカーボンで塞がってしまっています・・・強力パーツクリーナーでも落としきれなかったようです。穴がきちんと貫通している方が性能的にも良いのは間違いなさそうなのでこれもきれいにします。

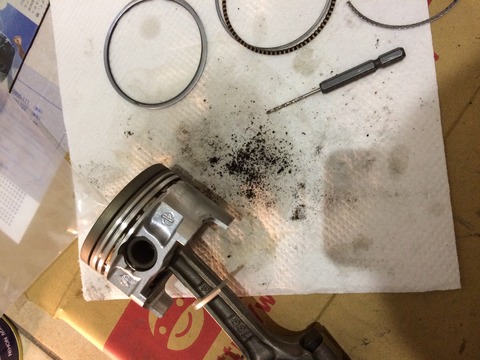

1.5mmのドリルの刃を使って穴に詰まったカーボンをホジホジしていきます。もちろん電動工具は使わずに手で優しくホジホジです。
すると、カーボンが出るわ出るわ。上の写真は穴1箇所分から出たカーボンの量です。これを3つのピストンの全ての穴について行っていきます。
3.ピストンリング組付け
ピストンがきれいになったら、いよいよ新しいピストンリングを組付けていきます。

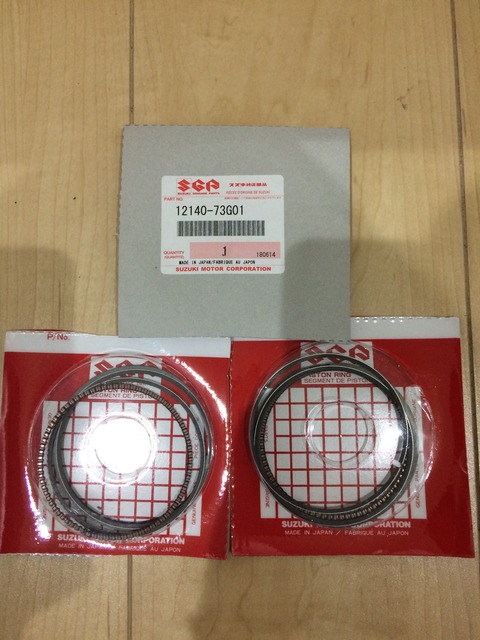

ピストンリングの品番は「12140-73G01」でした。
ご覧のとおり、駄菓子のおもちゃようなパッケージに入っており、ピストンリングの順番がバラバラになっています・・・
オイルリング以外のリングには「R」と「RN」のマークがついており、どちらがファーストリングかセカンドかについてネットで色々と調べてみましたが、結構書いてあることがバラバラで混乱してしまいました。そんな時は頼れる整備書です。

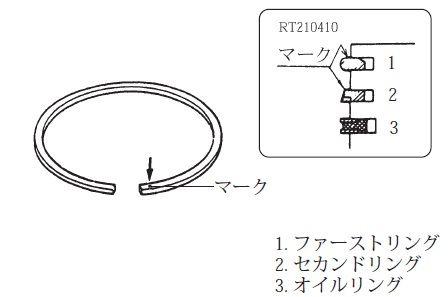

しかし整備書にも、どのマークがどっちのリングなのかは書いていません。あくまで断面形状で判断するようです。

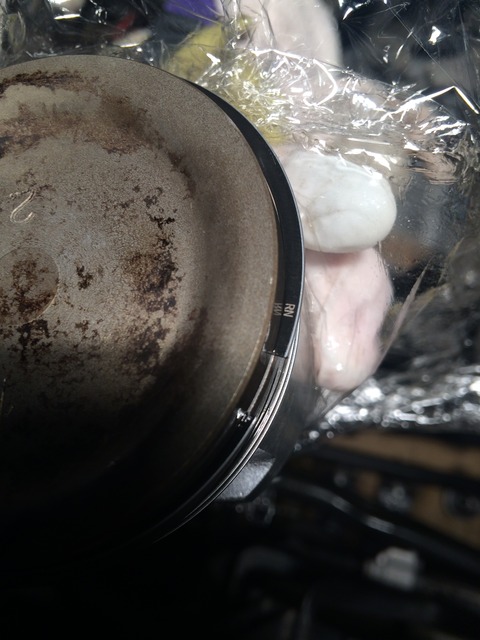

断面をアップにしてみると、セカンドリングは淵に段差があることがわかります。これを目印にしてリングを組み付けてみると、ファーストリングは「RN」のマークがあるもの。セカンドリングは「R」のマークがあるものとなりました。
そして、忘れてはいけないのが、ピストンリングの合口(切り欠き)の位置です。合口の位置はメーカーで指定されており、正しい位置にセットしないと圧縮が漏れたりオイルを消費したりする原因となるとのことです。

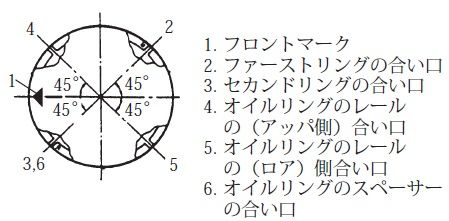

K6Aエンジンの合口の位置は上図のようになっています。ピストンリングがすぐにくるくる回ってしまうので、かなり面倒な作業でした。特にオイルリングは3枚の薄いリングで構成されているので合口の位置を微調整するのが大変でした。
苦労の末、ようやくピストン一式が組み上がりました。ちなみに、整備書には「ベアリングを組み付けるときは、ベアリングにはオイルを塗布しない。」との注意書きがあるので注意しましょう。自分はがっつり塗ってしまいました・・・

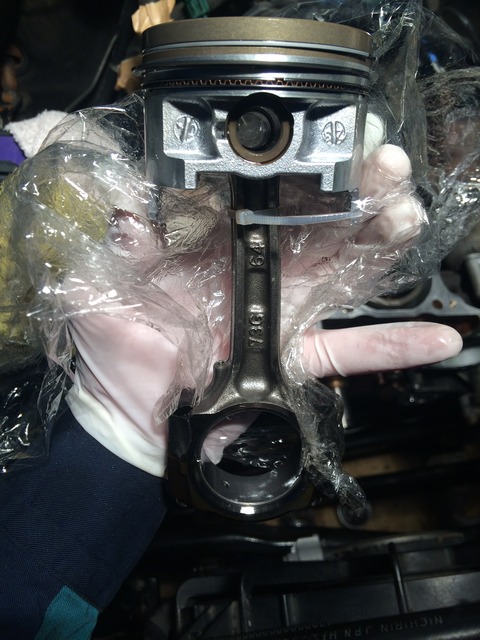

ピストンをエンジンに組付けるまで期間が開きそうだったので、全体にオイルを塗ってラップで包んで保管しておきました。こうしておくことで錆を防ぐことができます。
今回はここまでにします。次回は、バルブのすり合わせについて書いていきたいと思います。
続く
